电动变倍镜头：从原理到选型，一文读懂工业级变焦成像核心器件

一、什么是电动变倍镜头？

电动变倍镜头（Motorized Zoom Lens）是通过内置伺服电机驱动光学透镜组移动，实现焦距连续可变的成像镜头。与手动变焦镜头不同，它支持通过RS-232/RS-485串口、ONVIF协议等电信号远程控制变焦和聚焦，可无缝集成到云台系统、自动化监控平台和AI视觉系统中。

当应用场景需要远程、自动、频繁、精确地切换焦距时，电动变倍镜头是唯一可行的方案。

二、工作原理与核心结构

光学变焦原理

镜头内部包含四组关键透镜：

1. 前固定组：收集光线，位置固定；
2. 变倍组：沿光轴移动的核心镜片组，位移决定焦距变化；
3. 补偿组：随变倍组联动，补偿像面偏移，确保全程清晰；
4. 后固定组：将成像光束聚焦到传感器靶面。

电机驱动变倍组移动改变焦距（如10mm→520mm），补偿组同步运动维持像面稳定，自动聚焦系统同步调整确保目标清晰。

电动驱动系统

• 步进电机：精度高、响应快，适合精确定位；
• 直流伺服电机：速度快、扭矩大，适合大倍率快速变焦；
• 精密传动机构：丝杆、凸轮或齿轮组，将旋转运动转化为透镜直线运动。

自动聚焦技术

• 对比度聚焦：分析画面锐度寻找最佳焦点；
• 相位检测聚焦：利用相位差快速确定聚焦方向；
• 深度学习聚焦算法：AI训练，在低反差场景（水面、雾天）中避免反复拉焦。

控制接口

三、选型要点

1. 焦距范围与倍率

• 广角端（6mm、10mm）：覆盖大面积搜索区域；
• 长焦端（220mm、520mm）：捕捉远距离细节；
• 倍率 = 长焦端 广角端，如52倍（10-520mm）。

经验参考：识别1公里外人脸需约300mm以上焦距。

2. 传感器匹配

镜头像面尺寸必须≥传感器靶面，否则出现暗角：

• 1/2.8"传感器 → 镜头像面≥1/2.8"
• 1/1.8"传感器 → 镜头像面≥1/1.8"
• 2/3"传感器 → 镜头像面≥2/3"

3. 分辨率

高像素传感器（400万、800万）需匹配高MTF值镜头，否则"传感器能捕捉但镜头给不了"。

4. 环境适应性

• 工作温度：户外需-40℃~+70℃宽温；
• 防护等级：IP66/IP67防尘防水；
• 抗振动：无人机、车载场景需良好抗振；
• 防雾设计：镀膜或充氮防雾。

5. 集成便捷性

• 是否支持ONVIF、GB/T28181标准协议；
• 是否提供二次开发SDK/API；
• 体积重量是否满足安装限制；
• 供电方式（DC12V/POE）是否兼容。

四、典型应用场景

安防监控：边境线、海岸线、大型厂区，广角覆盖周界，长焦确认细节，配合AI实现自动发现、跟踪、报警。

反无人机防御：1-3公里外发现并跟踪入侵无人机，50倍以上光学倍率+毫秒级响应，是可见光探测通道核心器件。

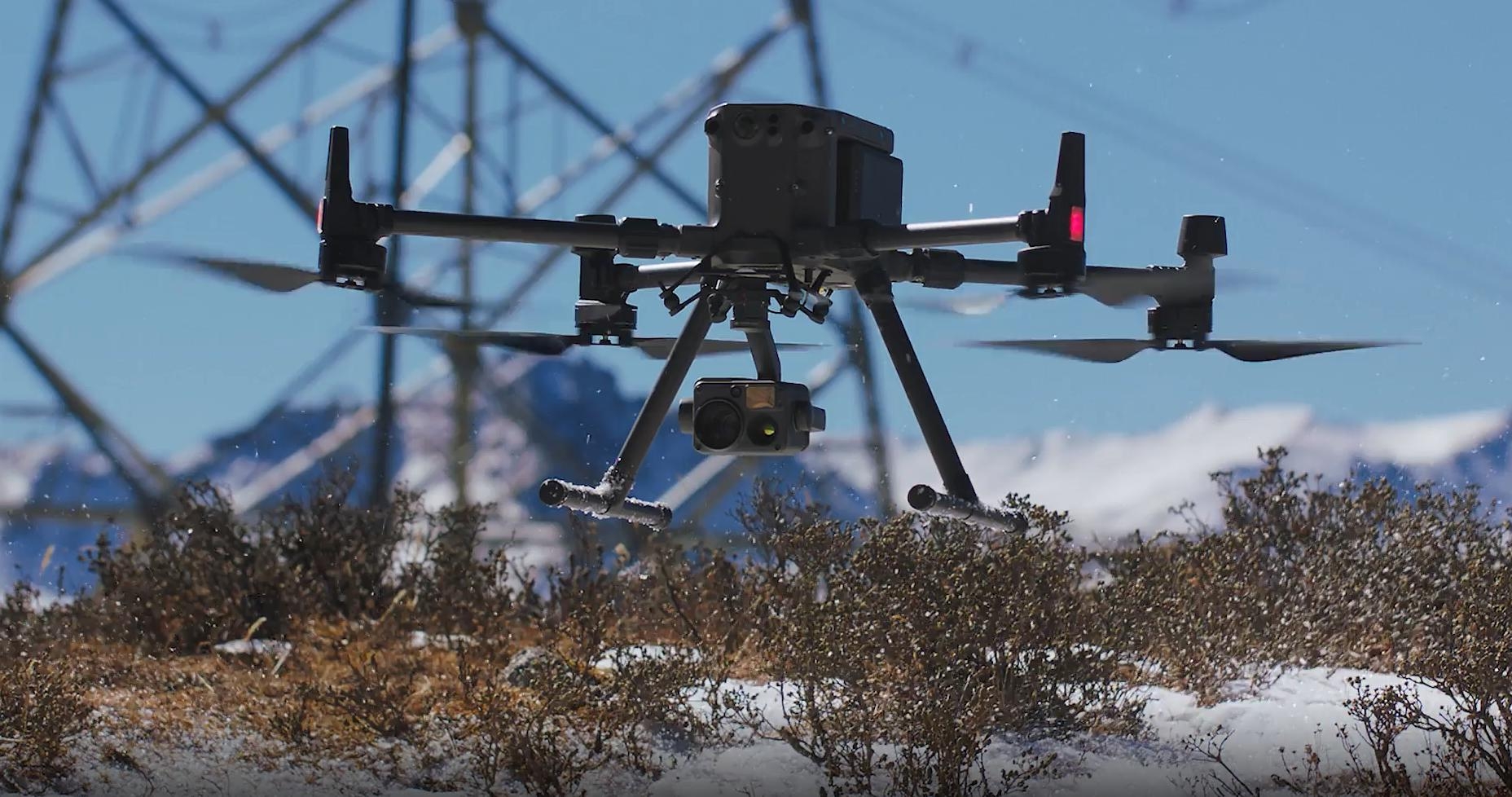

无人机光电吊舱：搭载于侦察、测绘、搜救载荷，配合光学防抖，在高空高速条件下输出稳定图像。

工业检测：程序控制焦距切换，广角定位产品，长焦检测缺陷，效率提升数倍。

海事与电力巡检：海上高盐雾环境配防腐蚀外壳；输电线路远距离自动巡检，识别绝缘子破损、导线断股。

五、技术趋势

• 更高倍率与更大靶面：向60倍、100倍及1英寸、4/3英寸靶面发展；
• AI深度融合：深度学习聚焦、AI图像增强、智能跟踪融入控制链路；
• 小型化与轻量化：新型光学材料、微型电机推动镜头向更小尺寸演进；
• 开放接口：越来越多厂商提供SDK/API，支持二次开发定制。
